Kaablid LED-ribadele 20AWG 0.5mm2
Kaablid LED-ribadele 20AWG 0.5mm2 on Vivarte e-poes vaikimisi soovitus LED-ribade ühendamiseks, sest 0,5 mm² ristlõige tagab väiksema pingelanguse, parema töökindluse ja piisava voolutaluvuse nii 12V kui 24V süsteemides. 20 AWG ehk umbes 0,52 mm² (turul kasutame 0,5 mm²) katab kodu-, kontori- ja ürituselahenduste tüüpilised koormused; see teeb neist kindla “universaalse” valiku, mis töötab nii ühevärviliste kui ka mitme kanaliga LED-ribade (RGB, RGBW, RGBCCT) puhul.
Miks valida: Kaablid LED-ribadele 20AWG 0.5mm2
- Väiksem pingelangus: suurem ristlõige kui 22 AWG (0,326 mm²) hoiab ribade heleduse ühtlasemana ka pikematel juhtudel.
- Piisav voolutaluvus: lühikestel lõikudel (kuni mõni meeter) sobib 20 AWG ligikaudu kuni ~5 A koormustele; pikka toiteliini planeerides tee alati võimsusarvutus (W/m × pikkus ÷ pinge) ja jäta varu.
- Paindlik ja joodetav: erinevalt 18 AWG-st (≈0,75–0,82 mm²), mis on küll pikematel distantsidel hea, kuid ribale otse jootmiseks sageli liiga jäme, on 20 AWG (0,5 mm²) mugav ribade otstes.
Kaablid LED-ribadele 20AWG 0.5mm2 – kasutuskohad ja sooned

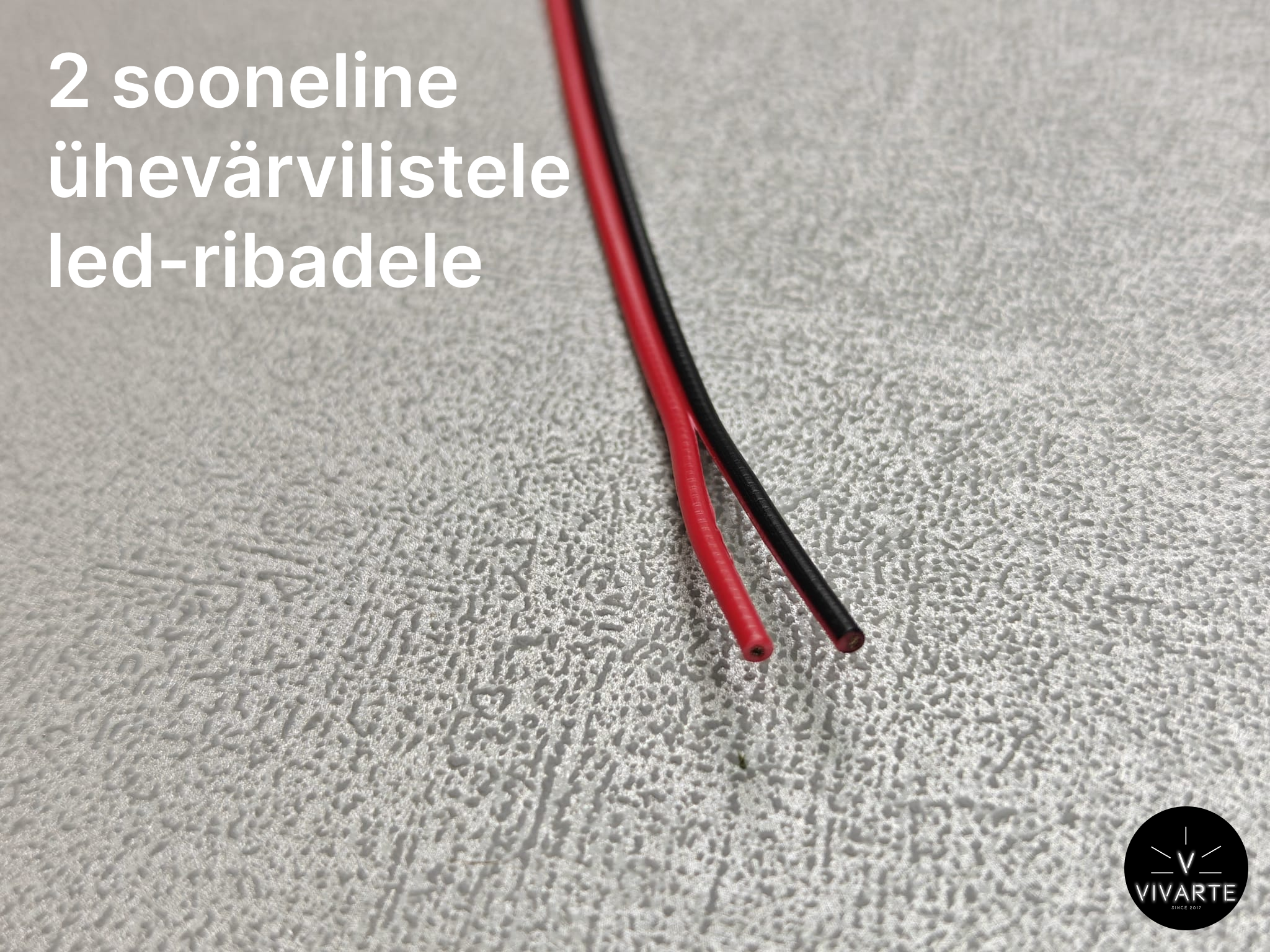

- 2-sooneline punane-must – ühevärvilised 12V/24V SMD või FCOB ribad (V+ ja V−).

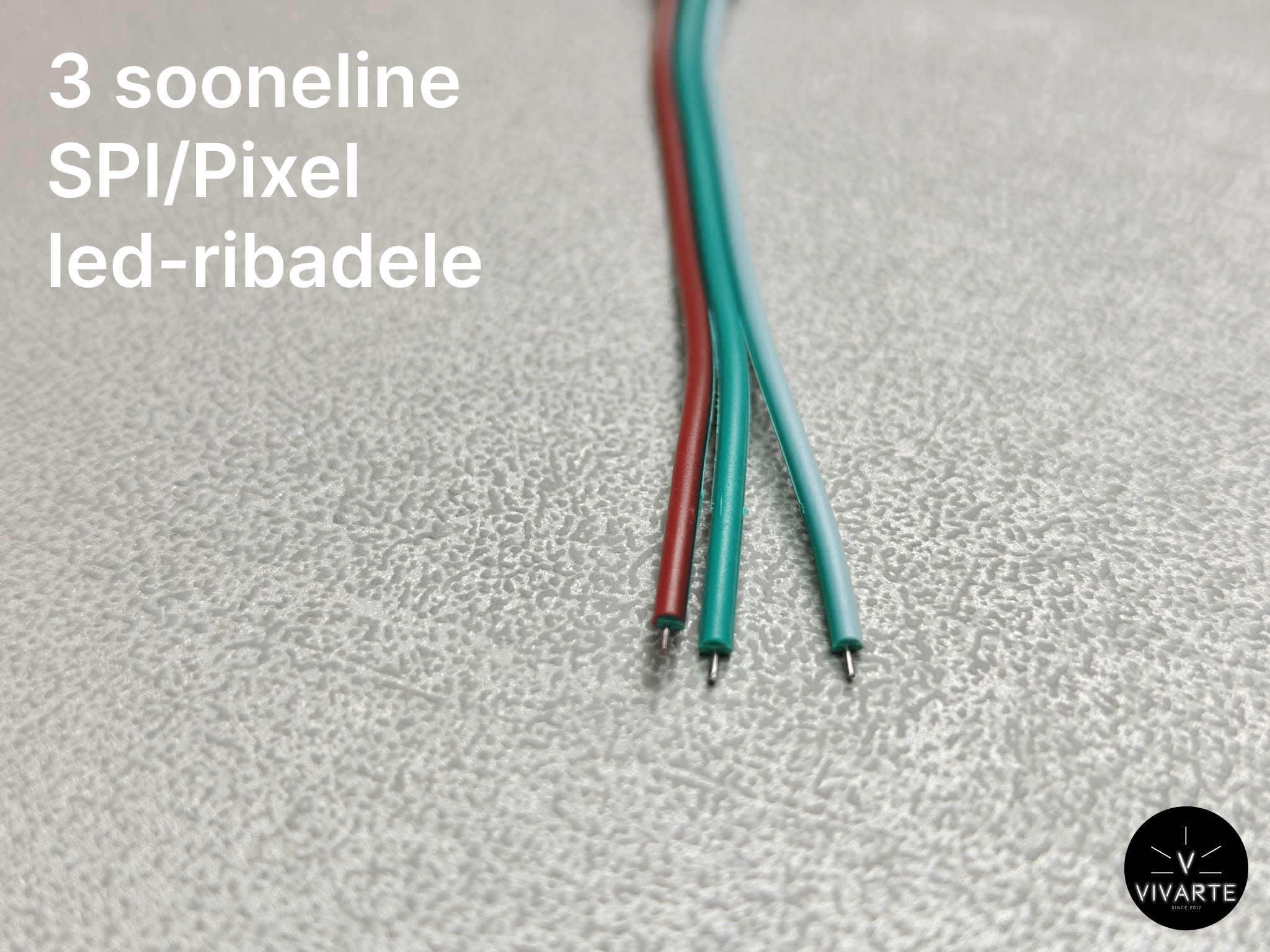

- 3-sooneline SPI/pixel – digiribad; tüüpiliselt V+, DAT, GND (lähtu kontrolleri skeemist).

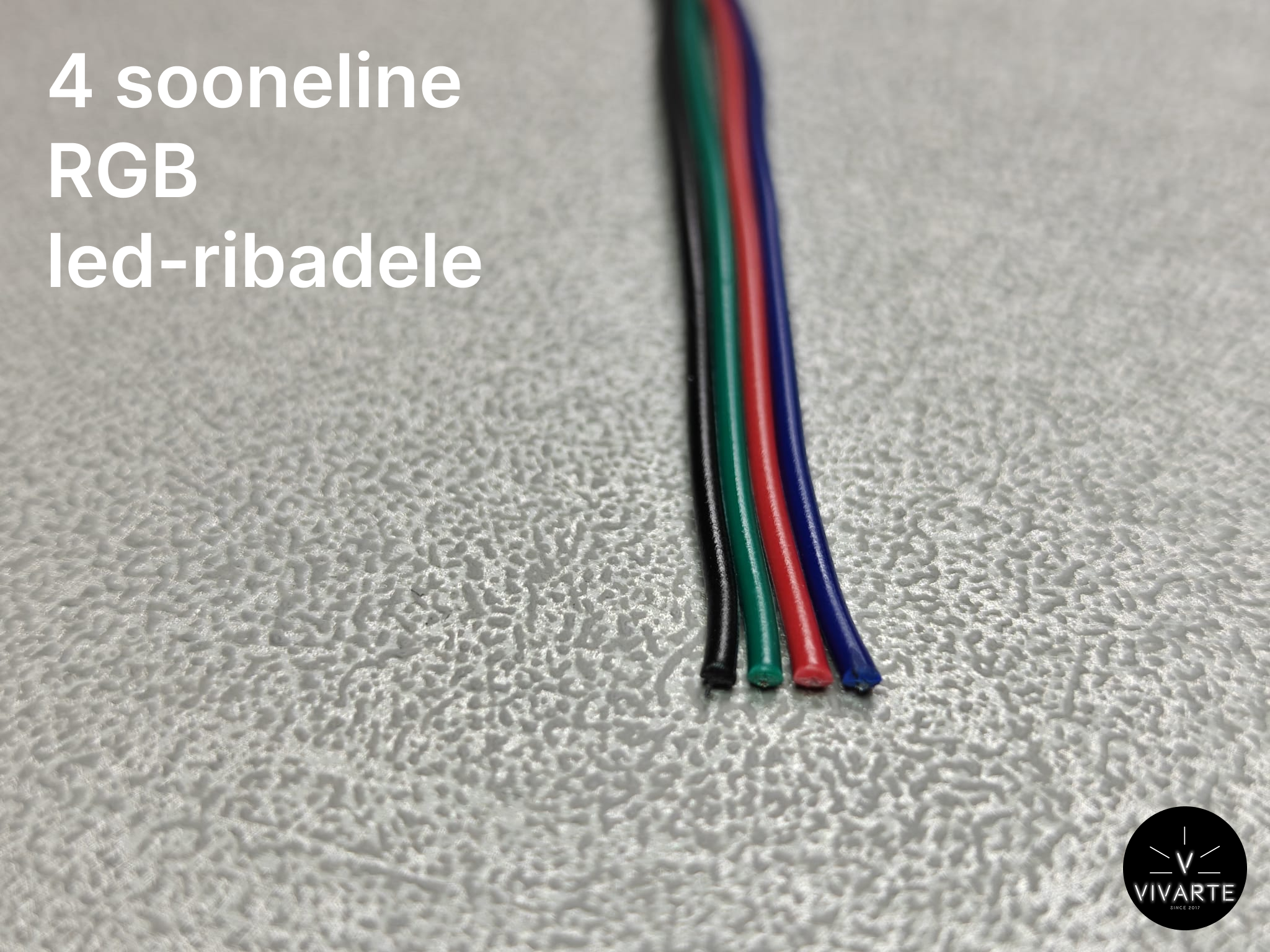

- 4-sooneline RGB – ühine + (V+) ja R, G, B kanalid.

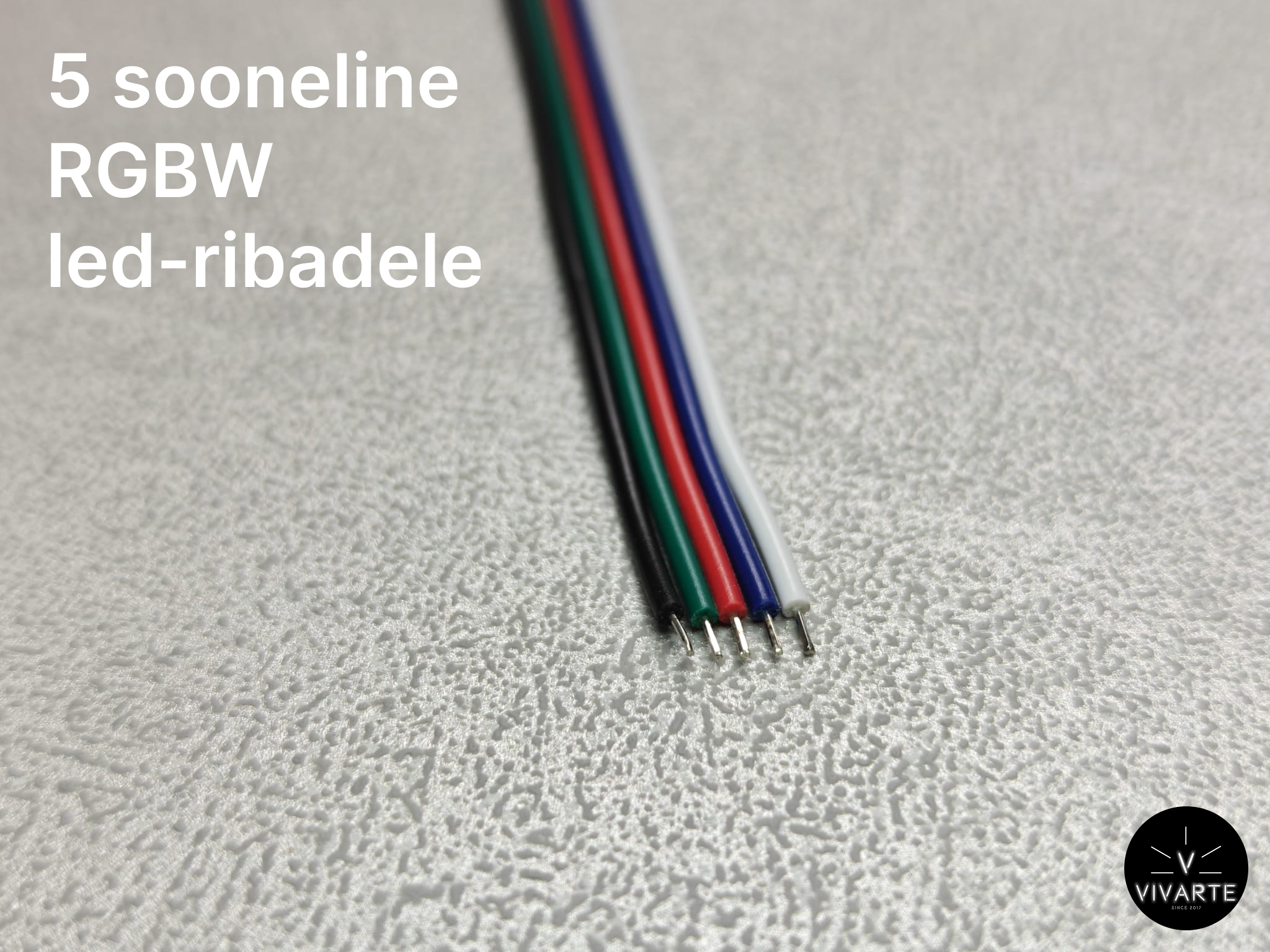

- 5-sooneline RGBW – RGB + eraldi valge (W) kanal.

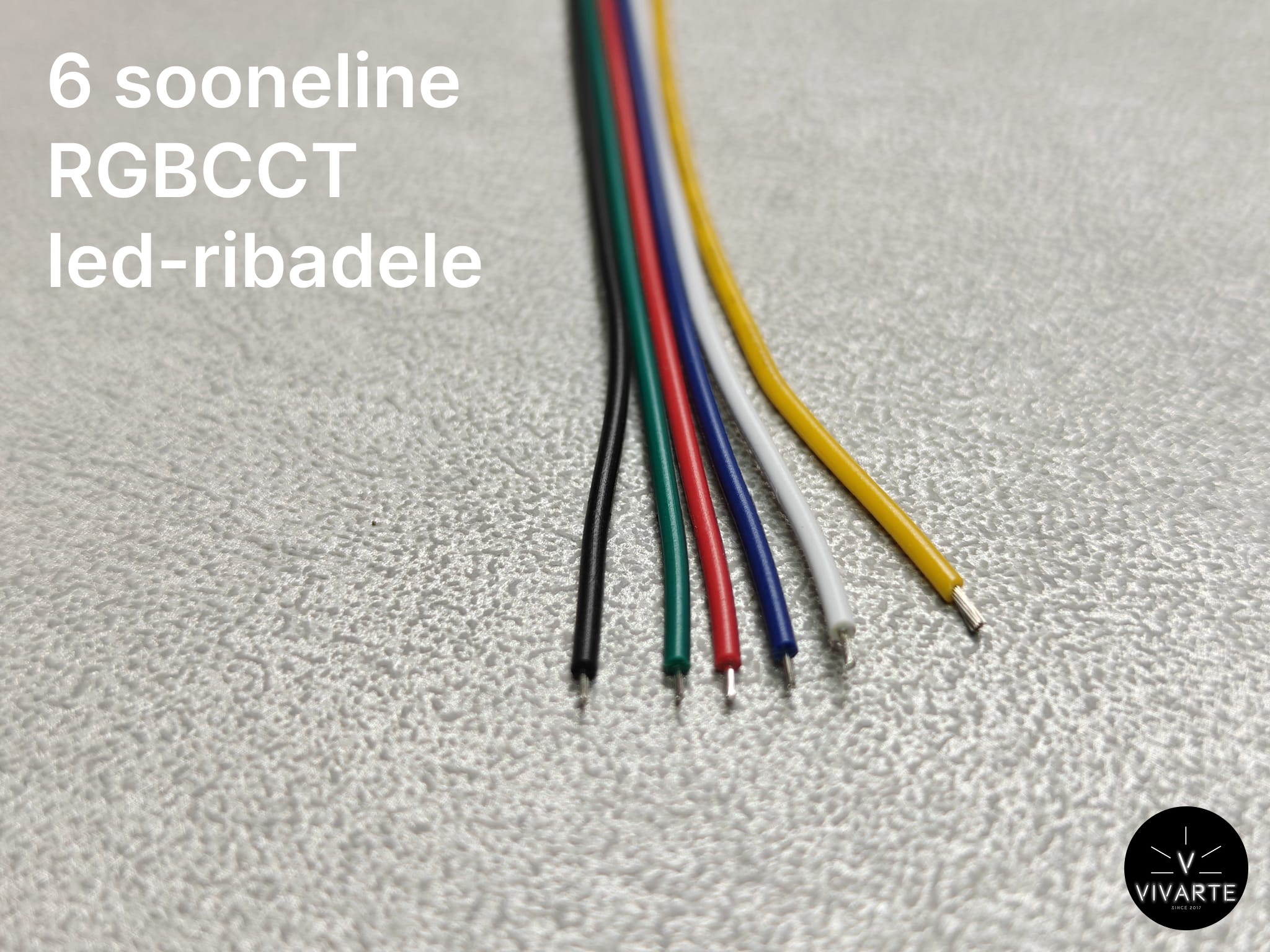

- 6-sooneline RGBCCT – RGB + kahetooniline valge (WW/CW) eraldi kanalitega.
20AWG vs 22AWG vs 18AWG
- 22 AWG (~0,326 mm²): peenem, sobib lühikesteks signaali- või madala koormusega ühendusteks; pingelangus kasvab kiiremini.
- Kaablid LED-ribadele 20AWG 0.5mm2: parim kompromiss väikese pingelanguse, piisava voolutaluvuse ja joodetavuse vahel – meie soovitus ribade ühendamiseks.
- 18 AWG (~0,75–0,82 mm²): parem pikemate toiteliinide jaoks, kuid ribale otse jootmiseks ja kitsastes profiilides sageli liiga jäme.
Oluline: tootefotodel nähtav kaabli välimine läbimõõt (nt Ø1,6 mm) sisaldab isolatsiooni. Töökindluse seisukohalt loeb aga tinatatud vaskjuhtme ristlõige mm², sest see määrab voolutaluvuse ja pingelanguse. Just seetõttu eelistame praktikas LED-ribadele 20AWG 0.5mm2 lahendusi.
Pikkused ja erimõõdud

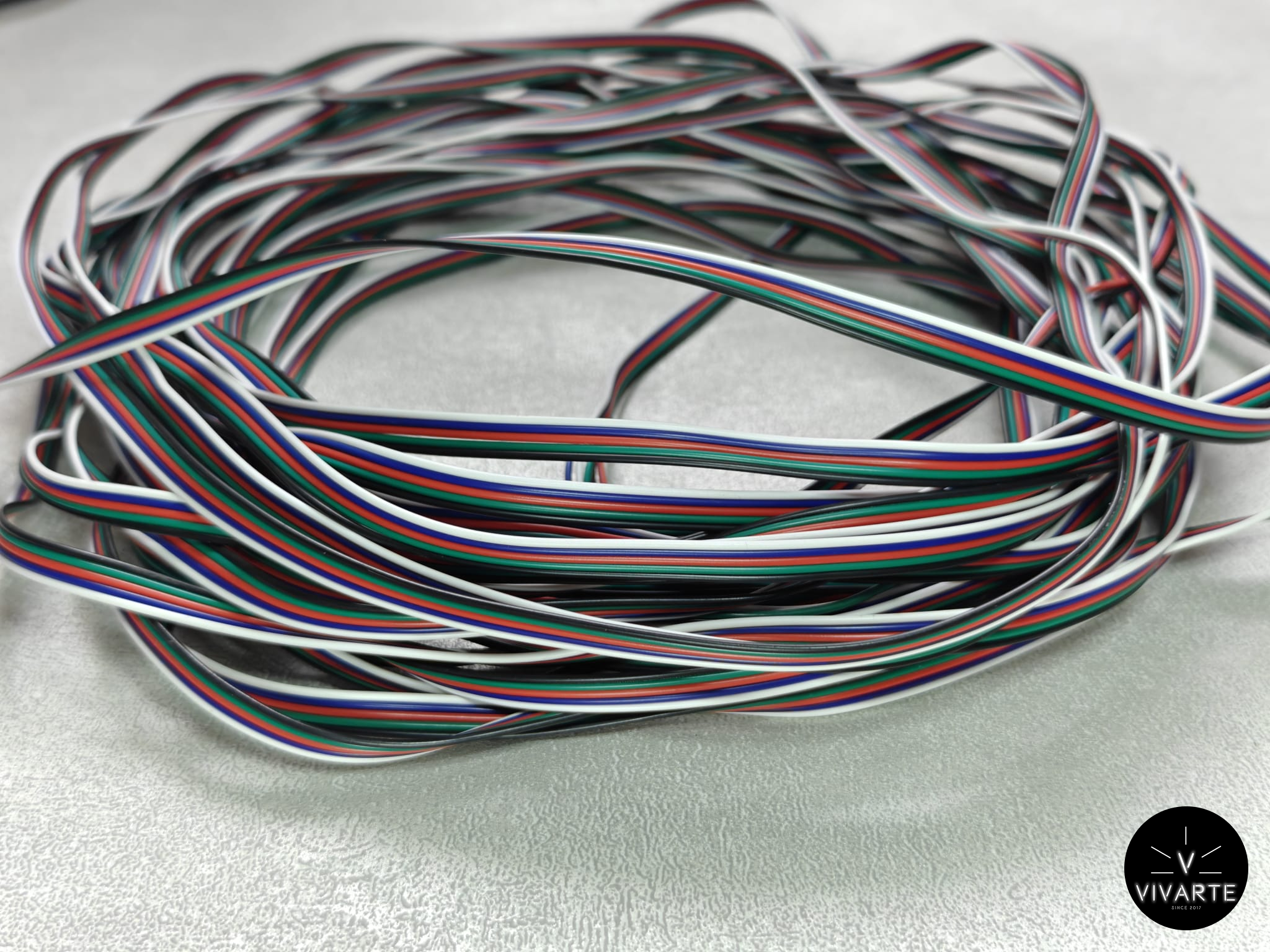

Müüme standardpikkustes 1 m, 5 m ja 10 m. Kui vajad erimõõtu (nt 3m), kirjuta meile – saame ka selle kiiresti komplekteerida. Nii püsib paigaldus puhas, ilma tarbetute jätkude ja pingelangusteta kohtades, kus seda pole vaja. Soovi korral komplekteerime ka värvikoodiga sooned (nt RGB/RGBW) ja anname valmis skeemi vastavalt kontrollerile.
Paigaldusnõuanded
- Arvuta koormus: LED-riba W/m × pikkus = koguvõimsus; lisa vähemalt 20% varu toiteplokile ja juhtmele.
- Planeeri toiteliinid: pikemal lõigul toida ribasid mõlemast otsast või iga 5–10 m tagant, et vältida heleduse langust.
- Vali õige soontearv: RGB, RGBW, RGBCCT ja SPI vajavad 3–6-soonelist kaablit.
- Jootmine ja kiirkinnitused: 20 AWG töötab hästi meie kiirkinnitustega (led/led ja led/juhe).
- Profiil ja IP-keskkond: kaitse kaabel mehaanika ja niiskuse eest; profiilide ja liitekohtade juures hoia pöörderaadiused mõistlikud.
Praktiline vaade
Kaablid LED-ribadele 20AWG 0.5mm2 toimivad hästi nii 12V kui 24V süsteemides, vähendades pingelanguse nähtavat mõju pikematel lõikudel. Valik: 2-sooneline ühevärvilistele, 3-sooneline SPI, 4-sooneline RGB ja 5-sooneline RGBW; professionaalsetes projektides ka 6-sooneline RGBCCT. Müüme 1 m, 5 m ja 10 m lõikudena; erisoovid (nt 3m) teeme kiiresti. Soovitame toidet tuua pikematel lõikudel mõlemast otsast ning jätta vähemalt 20% võimsusvaru kogu süsteemile.
Lisalugemist ja standardid
AWG-süsteemi taust ja teisendused: American wire gauge – Wikipedia. LED-ribade lõikamise ja ühendamise töövõtted on postituses: Kuidas lõigata ja ühendada LED-ribasid?
Miks valida just Vivarte?
Me ei tee soovitusi kataloogist, vaid praktikast: meil on aastatepikkune lavavalgustuse kogemus, kus samad LED-ribad, kaablid ja liitekoha lahendused pidid toimima iga etenduse ajal täpselt ja töökindlalt. Seetõttu soovitame kaableid, mida oleme reaalselt kasutanud – õige ristlõige, õige soontearv, selge skeem ja varuga toide. Võid meid usaldada, sest me pakume lahendusi, mida oleme ise korduvalt tööolukorras kasutanud.
Kvaliteedikriteeriumid
- Ühtlane heleduse jaotus: valime ristlõike nii, et pingelangus ei rikuks tooni ega intensiivsust ka pikemal lõigul.
- Teenindatavus: liitekohad jaotame loogilisteks sõlmedeks; vajadusel kasutame kiirkinnitusi, et hooldus oleks kiire.

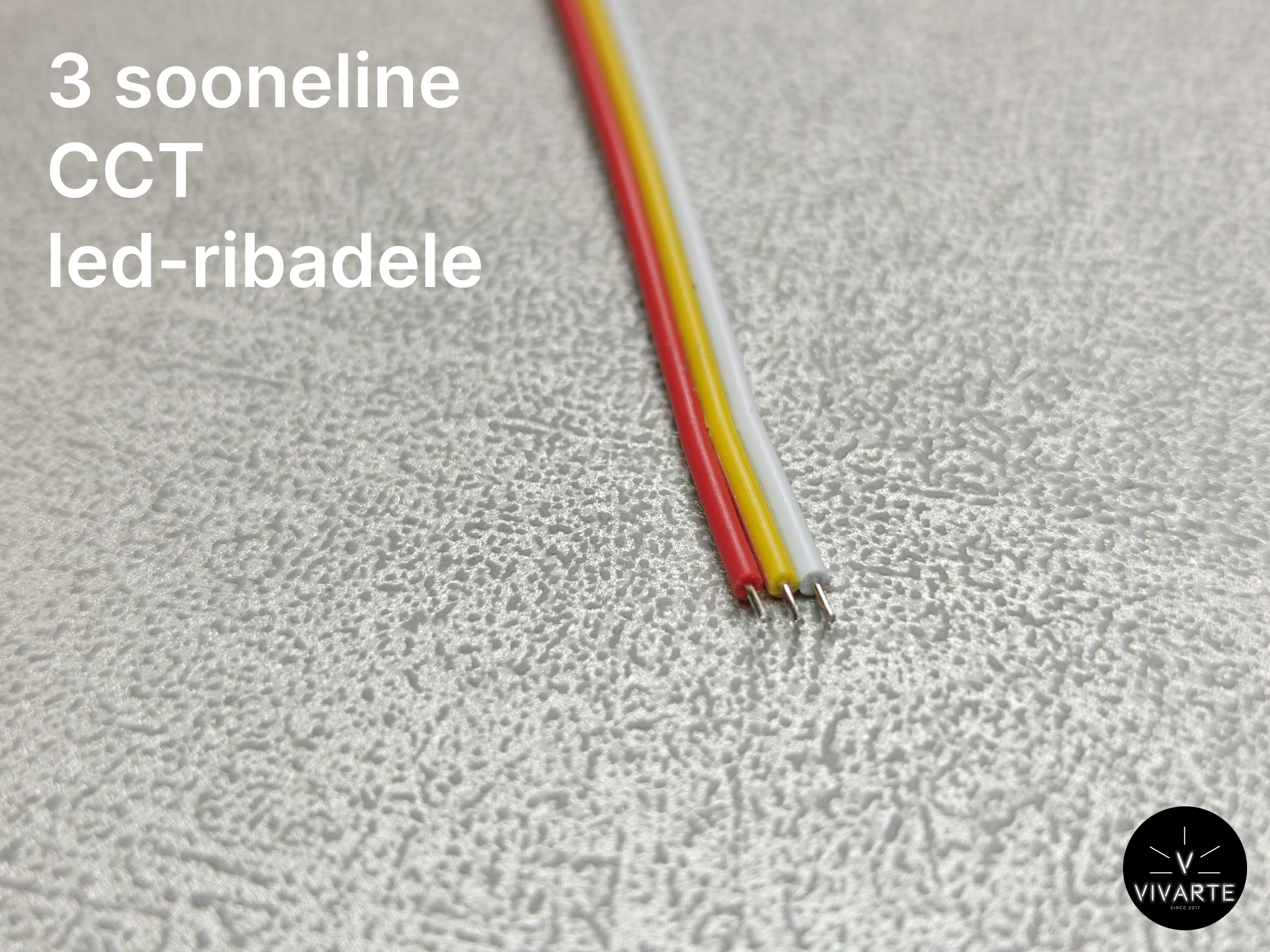

- Ühilduvus: Kaablid LED-ribadele 20AWG / 0,5mm² sobivad SMD, FCOB, CCT, RGB, RGBW, RGBCCT ja SPI juhtloogikatega.
- Pikaealisus: mehaaniline kaitse (profiil, läbiviigud, pingete mahavõtt) on arvestatud koos paigalduse termiliste tingimustega.
Kokkuvõte
Kaablid LED-ribadele 20AWG / 0.5mm² on praktiline standardvalik 5–24V LED-projektidele: väiksem pingelangus kui 22 AWG-l ja mugavam paigaldada kui 18 AWG.
