Kuidas lõigata ja ühendada LED-ribasid?

LED-ribade eelis on nende kohandatavus – ribasid saab vajadusel lõigata lühemaks ja omavahel ühendada vastavalt projekti vajadustele. Selles juhendis anname nõu nii kodukasutajale kui ka kogenud paigaldajale, kuidas LED-ribasid õigesti lõigata ja omavahel ühendada. Käsitleme erinevaid meetodeid (kiirkinnitused vs. jootmine), veekindlate ribade erijuhte ning toome esile olulised tähelepanekud ohutuse ja töökindluse kohta. Nii tagad, et sinu LED-valgustuse paigaldus on turvaline, töökindel ja kauakestev.

LED-ribade lõikamine õigesti

Lõikekohtade leidmine: enamikke LED-ribasid saab lõigata ainult kindlatest kohtadest, mis on tootja poolt ribal ette märgitud. Kvaliteetsetel led-ribadel on iga mõne sentimeetri järel pisike kääri sümbol või joon – just sealt tohibki lõigata. Need märgistused tagavad, et lõikad õigest kohast kahe LED-elemendi vahelt. Kasuta teravaid kääre või spetsiaalset lõikurit ning lõika alati ainult tootja tähistatud lõikejoontelt. Nii säilib vooluring lõigatud segmendis terviklikult ja ribast ülejäänud osa jääb põlema.

Lõikamise tehnika: enne lõikamist mõõda täpselt välja, kui pikka ribalõiku vajad. Veendu, et lõikekoha mõlemale poole jääks terve LED-sektsioon. Lõika ühe kindla liigutusega läbi riba – ära nüsi ribast tükke mitme lõikega, sest see võib kahjustada vooluradu. Pärast lõikamist on lõigatud otsas näha vaskkontaktid (padjad), kuhu saad hiljem joota juhtmed või kinnitada kiirühendusega konnektori. Kui lõikasid õigesti märgitud kohalt, on need vaskpadjad mõlemas tükis olemas ja vooluring on kummaski jupis endiselt terviklik.

Ära lõika valest kohast: väga oluline on mitte lõigata LED-riba suvalisest kohast. Vale koha pealt lõigates katkestad vooluringi valest kohast – tulemuseks on see, et osa ribast (tavaliselt lõikekoha kaugem pool toiteallikast) ei sütti enam. Seega järgi alati tootja lõikemärgiseid. Kui juhtub eksitus ja lõikad valest kohast, saab küll ribajupid uuesti kokku joota või konnektoriga ühendada, kuid see tekitab tarbetut lisatööd ja -ühenduspunkte.

Veekindla riba lõikamine: kui kasutad veekindlat LED-riba (näiteks silikoonkattega IP65 või silikoonümbrises IP67 riba), tuleb arvestada, et iga lõikekoht kaotab tehases tagatud niiskuskindluse. Lõikamine ise on samasugune (järgi lõikemärke), kuid pärast lõikamist peab taas tihendama riba otsa, et niiskus ei pääseks riba kihtide vahele. Veekindla riba lõpu hermeetiliseks sulgemiseks on mitu võimalust: kasuta komplektis olevaid silikoonist otsakorke, mille täidad silikoonliimiga, või kata lõigatud ots läbipaistva neutraalse silikooniga. Lase silikoonil täielikult kivistuda, enne kui riba niiskesse keskkonda paigaldad. Nõnda säilib riba IP-kaitse ka pärast lõikamist.

LED-ribade ühendamise meetodid

LED-ribade ühendamiseks on kaks peamist viisi – kiirkinnituste (jootevabade konnektorite) kasutamine või jootmine jootekolviga. Allpool selgitame mõlemat meetodit ning toome välja plussid ja miinused, et aidata sul otsustada, milline sobib sinu projekti jaoks.

Kiirkinnitused (ühendamine ilma jootmiseta)

Kiirkinnitus on spetsiaalne jootevaba konnektor, millega saab LED-riba lõigatud otsi või ribajuppe omavahel ühendada ilma jootekolbita. Tavaliselt on need väikesed plastist klambrid või liitmikud, kuhu riba ots sisse käib. Teisel poolel võib konnektoril olla kas teine ribaots või juhtmed, olenevalt konnektori tüübist. Kui riba on konnektorisse sisestatud, surutakse klamber kinni (näiteks väikeste näpitsatega), konnektori metallist kontaktid haakuvad vastu riba vaskkontakte ning elektriühendus ongi loodud.

Kiirühenduste plussid: jootevabad konnektorid pakuvad kiire ja lihtsa viisi LED-ribade ühendamiseks. Suurim eelis on, et jootmist pole vaja – ühenduse saab tehtud hetkega, ilma erioskuste ja -tööriistadeta. Piisab tavalistest näpitsatest, et klamber tugevasti kinni vajutada. Saadaval on ka erineva kujuga konnektoreid, mis muudab need väga paindlikuks lahenduseks: on otseühenduse riba ↔ riba jätkamiseks, riba ↔ juhe ühenduse riba ühendamiseks toitekaabliga ning isegi pikendusjuhtmega konnektoreid, kus ribade vahel on painduv kaabel. On olemas ka mudeleid, mis töötavad veekindlate ribadega (näiteks läbivad pehme silikoonkihi) – neist lähemalt allpool. Kiirkinnituse kasutamine on eriti mugav kitsastes või keerulistes oludes, kus kolviga manööverdada oleks tülikas. Lisaks on see tootja poolt lubatud alternatiiv juhuks, kui jootmine pole võimalik – seega ei pea hobikasutaja kartma, et kiirkinnituse kasutamine rikuks riba garantii.

Kiirühenduste miinused: kuigi jootevabad konnektorid on mugavad, tuleb arvestada ka mõningate puudustega. Kuigi tootja lubab kiirkinnitusi kasutada alternatiivse lahendusena jootmisele, tuleb silmas pidada, et kiirkinnituste garantii on 1 aasta. Esiteks võivad odavamad või ebatäpselt paigaldatud kiirkinnitused aja jooksul kontaktvigu andma hakata. Näiteks võib konnektori metallkontakt ajapikku lõdveneda (eriti kui konnektorit pole algselt korralikult kinni surutud) või korrodeeruda niiskes keskkonnas, põhjustades ühenduse katkemist. Selle tulemuseks on olukord, kus riba vastav segment hakkab vilkuma või jääb hoopis pimedaks. Teiseks on plastkorpusega konnektor füüsiliselt pisut suurem ja jämedam kui peenike joodetud juhtmeots – seetõttu ei pruugi kiirkinnitus mahtuda väga kitsastesse profiilidesse või võib jääda visuaalselt ribaprofiili serva alt näha. Samuti on oluline valida täpselt õige laiuse ja pin-arvuga konnektor. LED-ribad on erineva laiusega (nt 8 mm, 10 mm, 12 mm) ja ühevärvilisel ribal on 2 vaskrada, RGB ribal 4, RGBW-l 5 jne. Vale konnektor kas ei mahu üldse riba otsa või ei teki kõiki kontakte. Õnneks on tootevalikus olemas iga ribatüübi jaoks sobiv ühendus (vt allpool Kiirkinnituste tüübid).

Näpunäide: kiirkinnituse paigaldamisel veendu, et riba on konnektoris täiesti õigesti positsioneeritud ja lükka klamber kinni kindla survega. Tihti võib abina kasutada väikseid kruvikeeraja-tange või kombitange, et klamber lõpuni lukustuks. Kuuled tavaliselt kerget klõpsu, mis annab märku, et konnektor sulgus. Kontrolli ka, et riba vaskpadjad on ilusti konnektori metallkontaktide all. Pärast ühendamist tasub üle vaadata, et LED-id süttivad; kui mõni segment ei põle, ava konnektor ja paigalda uuesti korrektselt. Siseruumides ja stabiilses keskkonnas on korralikult kinnitatud jootevaba pistik täiesti töökindel lahendus. Kui aga paigaldus on kriitilise tähtsusega või välitingimustes, kaalu siiski jootmist. Pikaajalisel kasutamisel võib ka mõelda, kas konnektorit annab mehhaaniliselt kindlustada – näiteks kinnita konnektor kohtkindlalt (et see ei saaks liikuda) või kata ühenduskoht kergelt silikooni või kahepoolse teibiga, et vältida lahtitulemist.

Jootmine (traditsiooniline meetod)

LED-ribade jootmine on ühendusmeetod, kus riba vaskkontaktidele tinutatakse juhtmed (või joodetakse kaks ribalõiku otse kokku) jootekolvi abil. See on tootjate poolt soovitatud esmavalik, kuna õigesti tehtud jootelüli annab kõige töökindlama ja vastupidavama ühenduse. Tinaga joodetud kontakt moodustab vaskpadja ja juhi vahel metallilise sideme, mis on tugev nii mehaaniliselt kui elektriliselt.

Jootmise plussid: korralikult teostatud jootmine tagab väga kindla ja püsiva ühenduse. Erinevalt pistikutest ei ole vahepealseid metalle ega liikuvaid osi – on vaid jootetina, mis ise on hea elektrijuht. Selline ühendus ei lähe ajapikku lõdvemaks ega oksüdeeru nii kergesti (eeldusel, et kasutad puhast tina ja soovi korral ka vähest kaitsevahendit). Samuti on jootekohad kompaktsemad – näiteks kui joota ribale õhukesed juhtmeotsad, mahub see lahendus kergesti kitsasse alumiiniumprofiili, ilma et midagi välja paistaks. Joodetud ühendus talub reeglina ka suuremat voolutugevust ja temperatuuri kõikumisi paremini kui enamik pistikühendusi. See on oluline pikemate LED-lintide või võimsamate ribade puhul, kus vool on suurem – vilets kontakt võiks seal kuumeneda, aga korralik jootetöö peab koormusele vastu.

Jootmise miinused: Peamine puudus on, et jootmine nõuab teatud oskust ja tööriistu. Vaja on jootekolbi (soovitavalt reguleeritava temperatuuriga), kvaliteetset jootetina ning veidi harjutamist. Algajal on lihtne teha vigu: üle kuumutada LED või trükkplaat (võib põhjustada LED-kiibi riknemise või vase lahtituleku plaadilt) või tekitada kogemata lühis (kui tina ühendab + ja – padjad omavahel). Seetõttu soovitame enne päris riba kallale asumist veidi harjutada mõne odavama jupi peal. Samuti võtab jootmine veidi rohkem aega kui kiirkinnituse klõpsamine – iga ühenduspunkt vajab eraldi tähelepanu. Ohutus: jootmisel tööta hästi ventileeritavas kohas ja hoia jootekolviga ümber käies ettevaatust (kuum ots ja sulatina võivad kõrvetada).

Kokkuvõttes ütleb siiski enamik asjatundjaid, et kui plaanid püsivat ja kriitilise tähtsusega paigaldust (näiteks professionaalne valguslahendus või koht, kuhu hiljem ligi ei pääse mugavalt parandama), siis on jootmine parim valik. See väldib olukordi, kus halvasti paigaldatud klamberühendus ajapikku lahti tuleb ja pool riba jääb ootamatult pimedaks. Kui sul aga puuduvad jootmisvahendid või -oskused, ära heitu – tubastes tingimustes ja lühiajalisematel projektidel on see täiesti adekvaatne lahendus kiireks tööks.

Veekindlate LED-ribade ühendamine

Veekindlate LED-ribade (IP65 silikoonkattega riba, IP67/68 silikoonümbrises riba) lõikamine ja taasühendamine on omaette teema. Kuna need ribad on kaetud kaitsekihiga, tuleb ühendamisel lisahoolt kanda, et ribade niiskuskindlus säiliks. Allpool toome näpunäiteid, kuidas veekindlat riba ühendada nii kiirkinnituste abil (kui vastavad konnektorid on olemas) kui ka jootekolviga.

Jootevabad konnektorid veekindlale ribale: tavalised kiirkinnitused on mõeldud paljasplaat (IP20/IP30) LED-ribadele, mistõttu ei pruugi need sobida IP65 või IP67 ribadele. Põhjus on, et veekindlal ribal on peal kas silikoonikiht või ümber toru, mis takistab konnektori kontaktidel vaske puudutamast. Turul on olemas spetsiaalsed veekindlate ribade konnektorid, kuid nende kasutamine on veidi keerukam. Näiteks IP65 (pealiskattega) riba jaoks on konnektoril teravamad kontaktid või mehhanism, mis surutakse läbi õhukese silikoonkihi vaseni – see võimaldab ühendada ilma katet eemaldamata. IP67 (torukujulise ümbrisega) riba jaoks on aga konnektoritel tavaliselt nii, et riba ots lükatakse konnektori sisse tihendiga, mis ümbritseb seda. Pärast konnektori sulgemist süstitakse selle kaaneavasse silikoonliimi, et tagada veekindel tihend. Oluline: kui kasutad sellist veekindlat konnektorit, järgi täpselt tootja juhiseid ja lisa alati silikooni, kus ette nähtud – vastasel juhul võib vesi hiljem ühenduskohast sisse pääseda.

Jootmine veekindla ribaga: kõige tulemuslikum veekindlat LED-riba ühendada on jootmine koos sellele järgneva isoleerimisega. IP65 riba puhul tuleb esmalt lõigatava koha pealt eemaldada väike jupp silikoonkatet, et paljastada vaskpadjad jootmiseks. Tee seda ettevaatlikult terava noa või skalpelliga – lõika silikoonkiht läbi ja tõmba see riba pealt maha ainult selle lõigatud segmendi ulatuses. IP67 ribade (mis on täielikult silikoontorus) puhul saad riba otsa ettevaatlikult ümbrisest välja libistada: eemalda otsakork, lükka riba mõni sentimeeter torust välja, nii et vaskkontaktid on paljad, ja jooda juhtmed külge. Juhtmete jootmine: tindi esmalt riba vaskpadjad tinaga ära (et tina kleepuks padjale), samuti tindi ette juhte (eel-tinutamine). Seejärel jooda punane juhe ribal + padjale ja must juhe – padjale (või mitmevärvilise riba puhul vastavad värvid vastavatele kanalitele). Püüa hoida kolvi kontakteerumisaeg lühike – paar sekundit –, et mitte üle kuumutada LED-e läheduses.

Taas isoleerimine: pärast jootmist tuleb ühenduskoht uuesti niiskuskindlaks teha. Lihtsam variant on kanda jootekohale uus kiht läbipaistvat silikoonliimi ja suruda riba otsale kaitsekork (IP65 ribadel on tihti korgid komplektis; IP67 puhul pane otsakork tagasi toru otsa). Parem ja professionaalsem variant on kasutada sobivas mõõdus termokahanevat toru koos neutraalse silikoonliimiga. Selleks tee nii: libista enne jootmist tükk termokahanevat toru ühendatavale juhtmele (või riba otsa peale, kui võimalik). Pärast jootmist kata jootekoht õhukese kihina neutraalse (äädikhappeta) silikoonliimiga. Seejärel libista termokahanev toru üle ühenduse ning soojenda seda (näiteks kuumaõhupuhuriga või isegi ettevaatlikult tulemasina leegiga eemalt), kuni toru tõmbub tihedalt kokku. Termokahanev toru surub liimi igale poole kontaktide ümber laiali ja liim pressitakse toru otstest natuke välja – see on hea märk, et õhkruumi ei jäänud. Enne termotoru kuumutamist veendu, et liimi ei ole liigselt (et see kolbides süttima ei hakkaks); pigem pane mõõdukalt ja vajadusel pigista hiljem üleliigne välja. Lase kõigel taheneda ja lõika siis terava noaga ära väljaulatuv silikoonääris, et tulem jääks esteetiliselt puhas. Selliselt tihendatud jootekoht on üsna lähedane originaalsele IP65/67 kaitsetasemele. Veekindlate ühenduste tegemine on tõepoolest tülikam kui tavalisel ribal, kuid välitingimustes hädavajalik, et paigaldus peaks vastu vihma, niiskuse ja temperatuuri kõikumistele.

Polariteet ja pingelangus: ohutus ja jõudlus

LED-ribade ühendamisel tuleb alati jälgida õiget polaarsust – see on elektriühenduses oluline. Igal ribal on tähistatud positiivsed ja negatiivsed kontaktpadjad: ühevärvilisel ribal märkega “+” ja “–”, mitmevärvilistel ribadel “+12V” või “+24V” (vastavalt toitepingele) ning värvikanalid R, G, B, W jne miinuspooltena. Kui ühendad ribale toitekaablit või teist ribajuppi, ühenda + juhe riba + padjale ja – juhe – padjale. Vale ühendus (polaarsuse pööramine) ei pruugi küll kohe tehnikat hävitada, kuid parimal juhul lihtsalt riba ei sütti, halvemal juhul võib ebaõige polaarsusega toide LED-id läbi põletada. Seega enne vooluga ühendamist kontrolli kaks korda üle, et punane juhe läheb ribal “+” märgi alla ja must juhe “–” alla (või kui ribal on eri värvi kanalid, siis vastav värv õige tähise juurde). Samuti veendu, et ükski paljas vaskkontakti pind riba otstes ei puutuks kogemata teise vastaspoolusega kokku – see põhjustaks lühise. Näpunäide: kui lõikad riba lühemaks ja sa ei plaani kohe seda lõigatud otsa kuskile ühendada, isoleeri igaks juhuks need paljad vaskpadjad (näiteks teibi või väikese termokahaneva toru tükiga), et need hiljem kogemata kokku ei puutuks metallpinnaga.

Teine oluline teema LED-ribade ühendamisel on pingelangus. Sageli algajad eeldavad, et ribasid võib lihtsalt lõputult üksteise otsa ühendada – füüsiliselt ongi võimalik ribaribasid jootes või pistikutega jätkata, aga elektrialaselt see ei tööta. Igal LED-ribal on maksimaalne soovituslik jadalõigu pikkus, mida saab ühe toitepunkti taha ühendada, enne kui riba lõpus hakkab pinge langema sedavõrd, et LED-id paistavad tuhmimad. Üldreeglina on 12V ribal selleks piiriks umbes 5 meetrit ja 24V ribal 10 meetrit ühe toite sisestuskoha kohta. See tähendab, et kui sul on näiteks 8 meetrit 12V LED-riba, ei tohiks sa kõike 8 meetrit ühest otsast toita – kaugemas otsas (~5m järel) tekib märgatav valguse kahanemine. Selle asemel tuleks 8 meetri toide lahendada nii, et toitevool viiakse riba mõlemasse otsa eraldi (või iga 5m tagant). Lahendus: kui vajad pikemat valgusliini, ühenda ribad paralleelselt toiteallika külge – ehk tee iga 5–10 m järel uus toitepunkt otse samalt toiteplokilt. Nii saab iga ribaosa täisvõimsusel toite ja valgustugevus püsib ühtlasena kogu pikkuses. Ka pingelangus kaablites on oluline: kui LED-riba on toiteplokist kaugemal, kasuta piisava ristlõikega (20AWG 0.5 mm²) juhtmeid toite vedamiseks. Liiga peenike pikk juhe tekitab samuti pingekadu ja ribale jõuab väiksem pinge. Oluline reegel: kuni paarimeetrise vahemaa puhul sobib 0.5 mm² juhe, pikemate vedamiste korral ja suurema voolu puhul vali 1,5 mm². Planeeri oma LED-süsteem nii, et iga riba osa saab vajaliku toite ilma liigse kaota – see tagab ühtlaselt ereda tulemuse ning hoiab ära komponentide liigse koormuse.

Kokkuvõttes: jälgides õiget polaarsust, isolatsiooni ning arvestades pingelangusega, on LED-ribade ühendamine täiesti turvaline. Pigem on LED-ribade rikete põhjuseks just valesti ühendatud juhtmed või liigne jadaühendus, mitte ribade endi praak. Seega varu aega korrektseks ühendamiseks – tulemuseks on kauakestev ja usaldusväärne valguslahendus.

LED-kiirkinnituste tüübid ja tarvikud

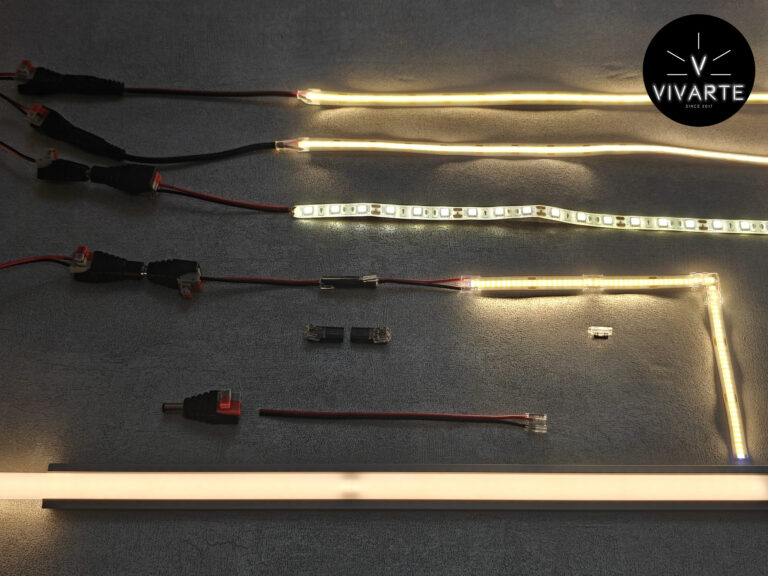

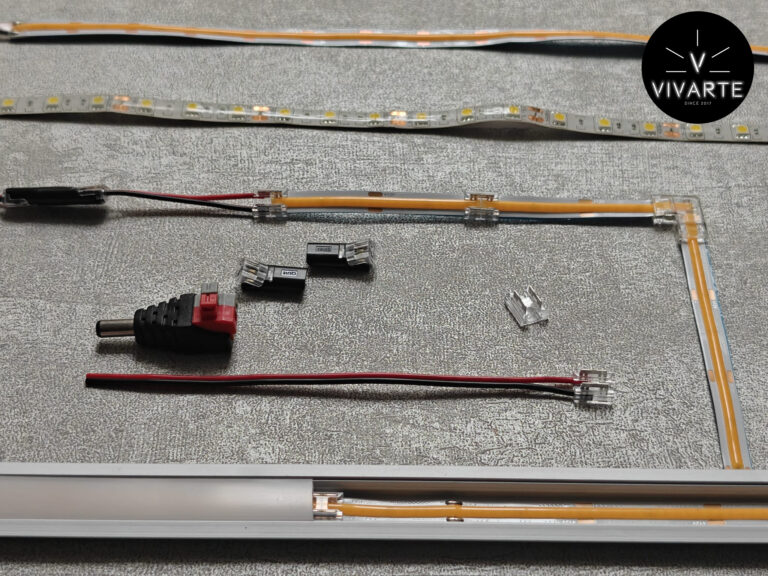

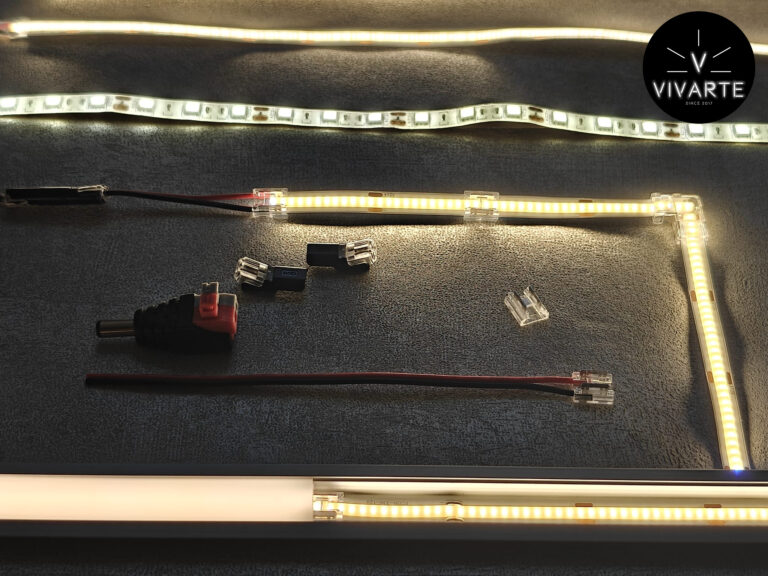

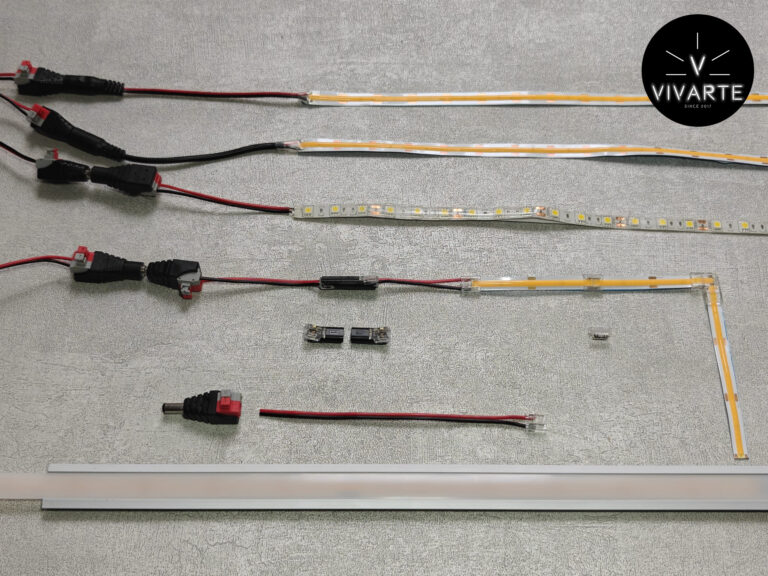

Nagu eelnevalt mainitud, tuleb kiirkinnituse valikul arvestada oma LED-riba tüüpi (tavapärane SMD riba vs. uus FCOB riba), riba laiust ja kontaktide arvu. Alljärgnevalt anname ülevaate peamistest LED-kiirkinnituste ja pistikute tüüpidest ning nende kasutusvõimalustest. Need tarvikud võimaldavad sul ühendada LED-ribasid ja toitekaableid mugavalt ilma jootmata – just nii ongi paljud kodukasutajad oma LED-projektid kiiresti teoks teinud!

• SMD LED-riba kiirkinnitused: klassikaliste SMD LED-ribade (need, millel paistavad eraldi LED-dioodid) jaoks on olemas 2-pin kuni 6-pin konnektorid. 2-pin on ühevärvilise riba jaoks, 3-pin näiteks digitaalsete SPI ribade jaoks, 4-pin RGB, 5-pin RGBW, 6-pin RGBCCT (reguleeritava kahe valge tooniga RGB riba) jaoks. Konnektorite laius valitakse riba laiuse järgi – enamasti on levinud ribalaiused 8 mm, 10 mm ja 12 mm, seega ka konnektorid on vastavates mõõtudes. Oluline on valida õige ühendusviisiga konnektor: on eraldi mudelid riba ↔ riba otseühenduseks ja riba ↔ juhe ühendamiseks. Enamik SMD ribade kiirkinnitusi sobib ainult IP20 (katmata) ribadele – kui riba on veekindel, tuleb kate eemaldada ja hiljem isoleerida (või valida jootmisviis).

• COB/FCOB LED-riba kiirkinnitused: FCOB ribad on uus tehnoloogia, kus LED-id on tihedalt koos ja kattekihiga ühtlaseks valgusjooneks hajutatud. Nende ribade puhul on samuti saadaval 2-pin kuni 6-pin kiirkinnitused, ribalaiustele 8–12 mm. 2-pin FCOB konnektorid on sageli universaalsed, st sama liitmik sobib nii riba ↔ riba jätkamiseks kui ka riba ↔ juhe ühendamiseks (ja isegi juhe ↔ juhe ühendamiseks, kui on eraldi otsikud juhtmete kinnitamiseks). 3-pin, 4-pin jne FCOB konnektorid katavad vastavalt CCT, RGB, RGBW, RGBCCT ribavariantide vajadused. Nagu SMD puhul, on ka FCOB konnektorid mõeldud eelkõige IP30 ribadele (siseoludes kasutatavad ribad). Veekindlate FCOB ribade ühendamisel tuleb pigem jootekolb appi võtta.

• Juhtmete kiirkinnitused (2-pin ühendusklemm): lisaks ribade otste ühendamisele on olemas ka kiirkinnitused kahe eraldiseisva juhtme ühendamiseks. Näiteks kui sul on vaja pikendada LED-toitekaablit või ühendada katki läinud kaabli otsad, on 2-pin juhtmekonnektor mugav lahendus. See on väike plastmassist “lukustatav” klemm, kuhu sisestad mõlemalt poolt juhtmeotsad ja surud kinni – juhtmed haaratakse mehhaaniliselt kontakti. Need sobivad tavaliselt ~0,2–0,75 mm² (AWG24–18) mitmesoonelistele juhtmetele. Eelis on kiire paigaldus ilma suruklemmide või jootmiseta. Kindlasti tõmba pärast ühendamist juhtmeid õrnalt, veendumaks, et need on korralikult klemmi sees lukus.

• DC Jack pistikud ja adapterid: LED-ribade toiteallikad (adapterid) kasutavad sageli standardset DC Jack pistikut – ümar nn “isa ja ema” tüüpi toitepistik (tuntud ka kui koaksiaaltoitepistik). Et LED-riba saaks toiteploki külge ühendada, on sul võimalik kasutada DC Jack adapterklemme. Komplektis on tavaliselt isane ja emane pistik, mille küljes on väike kruvi- või suruklemm juhtme ühendamiseks. Nii saad ühelt poolt ühendada pistiku LED-toiteploki otsa ning teiselt poolt kinnitada punase/musta toitejuhtme, mis läheb LED-ribale. Meie valikus on ka 15 cm valmis DC Jack pikendusjuhe, kus ühel kaablil on emane ja teisel isane pistik ning teises otsas lahtised juhtmed – see on eriti mugav, kui toiteploki juhtmest ei ulatuta ribani või tahad pistikühendust “pikendada”. DC Jack pistik on laialdaselt kasutusel mitte ainult LED-maailmas, vaid ka paljudes teistes madalpingeseadmetes – näiteks sülearvutite, monitoride jms toiteühendusena (nn barrel connector)en.wikipedia.org. Seega on tegu väga universaalse lahendusega.

Oluline on meeles pidada: kiirkinnitused on suurepärane tööriist kiireks paigaldamiseks, kuid neid tuleb kasutada vastavalt otstarbele. Veendu, et valid õige konnektori oma riba tüübi ja laiuse jaoks. Välitingimustes või niisketes oludes ära kasuta tavalisi kiirkinnitusi, mis pole selleks mõeldud – seal on kindlam ühendused ära joota ja isoleerida silikooni ning termokahaneva toruga. Siseruumides on kiirkinnitused end tõestanud ning neid kasutavad nii kodukasutajad kui ka professionaalid, kui projekt nõuab kiiret lahendust või hilisemat lahtivõtmist.

Millal eelistada jootmist ja millal kiirkinnitust?

Kokkuvõtteks võib öelda, et tootjad soovitavad LED-ribade paigaldamisel alati esmase valikuna jootmist, kuna see annab kõige vastupidavama tulemuse. Kui sul on olemas tööriistad ja oskused (või oled valmis veidi harjutama), on jootmine kindlaim viis tagada, et ühendused ei hakkaks hiljem järele andma. Eriti kriitilistes rakendustes, välitingimustes või pikaajaliste projektide puhul on mõistlik võtta aega, et LED-ribad korralikult ära joota.

Siiski on palju olukordi, kus jootmine pole võimalik. Näiteks kodukasutaja, kellel puudub jootekolb, või projekt, mis tuleb kiiresti püsti panna, või kitsad olud, kuhu kolviga ligi ei pääse. Just nendes olukordades tulevadki mängu LED-ribade kiirkinnitused ja DC Jack pistikud (2-pin). Need võimaldavad paigalduse teha kiiresti ja kindlalt ka jootmiseta. Ühendus käib momentaalselt, paigaldus nõuab vaid mõnda lihtsat tööriista (näpitsad, kruvikeeraja). Tegemist on tootja poolt lubatud alternatiiviga, mis teeb elu lihtsamaks nii kodukasutajale kui ka professionaalile – peaasi et järgid tootja juhiseid paigaldamisel. Näiteks nõuavad pistikühendused korralikku kinnisurumist ja õiget positsioneerimist; kui need asjad on tehtud, on ühendus usaldusväärne. Iga lahenduse kasutusiga sõltub ka keskkonnast: toas kuivas kohas võib kiirkinnitus püsida probleemivabalt aastaid, samas kui niiskuses või vibratsiooniga keskkonnas võib ta varem järele anda.

Kus kasutatakse kiirkinnitusi? Neid kasutatakse laialdaselt. Siin on vaid mõned näited:

• Kodustes LED-paigaldustes: köökide töötasapinna ribavalgustus, elutoa ja magamistoa LED-lahendused, kapivalgustid – kohtades, kus inimene soovib ise LED-riba paigaldada ja ei pruugi omada eriteadmisi. Kiirkinnitused teevad LED-valgustuse DIY-projektid kättesaadavaks igaühele.

• Professionaalsed valguslahendused: näitustel, lavadel, kontorites, restoranides – sageli on tarvis LED-ribasid kiiresti ühendada või vahetada. Pistikutega saab valgusinstallatsioone modulaarsemalt üles seada.

• Ajutised installatsioonid: ürituste dekoratsioonid, jõulukaunistused, messiboksid – projektid, mis on mõeldud lühiajaliseks kasutamiseks. Hiljem on vaja süsteem kiiresti lahti võtta – pistikühendused on taaskasutatavad ja lihtsasti eemaldatavad.

• Olukorrad, kus jootekolvi kasutamine on raskendatud: näiteks paigalduskohtades, kus pole elektrit (vaja töötada akuvalgusega) või kitsastes tingimustes (väga väike ava, kuhu jootekolviga ei mahu). Samuti juhul, kui projekti teeb algaja – kiirkinnitused annavad võimaluse ohutult katsetada ilma kõrge temperatuuri ja suitsuta.

Lõppkokkuvõttes ei ole küsimus “kas valida jootmine või pistikud” mitte niivõrd vastandamine, vaid õigete tööriistade valimine õige ülesande jaoks. Ideaalne lahendus võib sisaldada mõlemaid: näiteks pikad kriitilised ühendused joota ära, aga väiksemate harude või dekoratiivsete lisanduste jaoks kasutada kiirklemme.

Kokkuvõte ja soovitused

LED-ribade lõikamine ja ühendamine on osa iga LED-valgustuse projektist. Õnneks pole see keeruline, kui järgida mõningaid põhireegleid. Lõika riba alati õigetest kohtadest ning vali ühendamiseks sobiv meetod: püsiühenduste ja maksimaalse töökindluse jaoks kasuta jootmist, kiire ja paindliku paigalduse jaoks kasuta kvaliteetseid kiirkinnitusi ja pistikuid. Tihti on parim lahendus kahe meetodi kombineerimine – näiteks toiteotsad joota, kuid vahepealsete lülide jaoks kasutada pistikühendusi.

Pea meeles, et õiged ühendustarvikud tagavad turvalise ja professionaalse lõpptulemuse. Meie e-poe valikust leiad kõik vajaliku, et ühendada LED-ribad: SMD ja FCOB LED-ribade kiirkinnitused, 2-pin juhtmeühendused, DC Jack pistikud ja pikenduskaablid jms. Kõik tooted on valitud selleks, et sinu paigaldus oleks kiire, mugav ja samas vastupidav. Kuigi jootmine on alati kindlaim lahendus, on tänapäevased kiirkinnitused valmistatud selliselt, et ka ilma jootmiseta saavutad usaldusväärse kontakti, kui paigaldad need korrektselt ning kasutad siseoludes.

Lõpetuseks: mõtle oma LED-paigaldus läbi. Kui sul on küsimusi, millist ühendusmeetodit või toodet valida, võid alati meiega ühendust võtta. Meie spetsialistid on valmis leidma sinu vajadustele sobiva lahenduse.

Kui otsid usaldusväärseid tarvikuid ühendamiseks, vaata meie SMD ja FCOB LED-ribade kiirkinnituste ning DC Jack pistikute valikut siit.

Edukat meisterdamist ja inspiratsiooni LED-maailmas!
